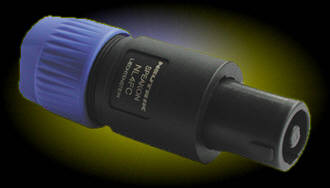

Speakon:

Ein äußerst robustes Steckverbindersystem zur Verkabelung von Lautsprechern und Endstufen. Speakon-Stecker gibt es in zwei-, vier- und achtpoligen Ausführungen. Der Standard in der Lautsprecherberkabelung sind 4-polige Stecker.

Die einzelnen Pole tragen dabei die Bezeichnungen 1+, 1-, 2+ und 2-. Da ja standardmäßig 4-polige Stecker, aber nur 2-polige Kabel verwendet werden, muß man darauf achten, daß die Lautsprecherkabel richtig kodiert sind. Meistens (!) gilt folgende Anordnung:

Kabel zwischen...
- ...Endstufe und Full-Range-Lautsprecher sind auf 1+ / 1- kodiert
- ...Endstufe und Bass-Lautsprecher sind auf 1+ / 1- kodiert
- ...Endstufe und Hochton-Lautsprecher sind auf 2+ / 2- kodiert
- ...Bass-Lautsprecher mit Frequenzweiche und Hochton-Lautsprecher sind auf 2+ / 2- kodiert

Doch wie gesagt. Das gilt nur meistens. Letztendlich hilft nur der Blick in die Handbücher der Boxen und der Endstufen. Denn richtig verwirrend wird es, wenn man Endstufen im sog. Bridge-Mode betreibt. Hier liegt laut Standard-Spezifikation das Signal auf den Pins 1+ und 2+ an. (Vorsicht: Dies kann Kurzschlüsse verursachen, falls Boxen swohl auf 1+ / 1- also auch auf 2+ / 2- betrieben werden können)!
Man sieht also, nur ein 4-poliges Kabel kann alle Bereiche abdecken. Ansonsten gilt: Umklemmen der Pins, falls man eine neue Anordnung wünscht. Zum Besseren Verständnis, können Sie hier nochmals die Original Verkabelungsvorschriften des Speakon-Herstellers Neutrik downloaden:

Speakon-Wiring.pdf (252 Kb)
